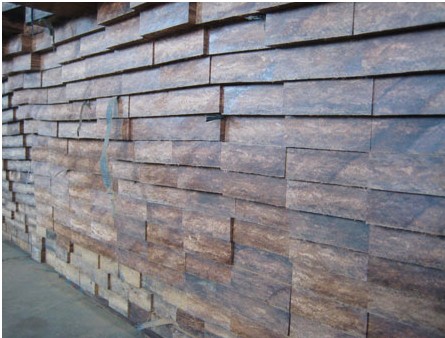

面对世界性的森林资源短缺的严峻形势，木材及其人造板生产己受到一定程度的影响，开发其它材料替代木材及其人造板势在必行。中国是竹材资源大国之一，重组竹是90年代开始研究的竹质人造板材料，其利用率高、物理力学性能优良、加工性能好、外表美观、工艺简单，且成本低廉，是很有发展潜力的新产品。

重组竹应用于家具制造的适应性，研究表明：

⒈按力权权积分法，重组竹的加工质量等级值为：刨切4.00；砂光4.73；钻孔4.51；锯切4.53，质量等级均达到优良，表现出良好的加工性能。

⒉重组竹刨削加工中出现的主要缺陷为：削片沟痕、毛刺、波纹、刀刃烧痕和滚筒波纹(啃头)，其中对加工质量破坏大的是削片沟痕； 砂光加工中出现的主要加工缺陷有：拉毛、烧焦痕、横向波纹和毛刺； 钻孔加工中出现的主要加工缺陷有：孔的下周缘出现毛刺、纤维撕裂； 横截加工中出现的主要加工缺陷有：撕裂和崩茬。

⒊研究对刨削、砂光、锯切加工后的两种板材进行粗糙度测量。结果显示：相同加工条件下，三种加工后板面的粗糙度僮，重组竹均比竹集成材要小，这直接与重组竹的材性有密切的关系，这对于重组竹用于家具制造的胶合、涂饰工艺都非常有利。

⒋重组竹的干缩澄涨性均表现出很强的方向性，即弦向大，径向次之，纵向小，湿涨率要比于缩率要高。与几种常见家具木材的干缩系数比较要小，这对于应用家具设计制造非常有利。
5对两种竹质材料的漆膜附着力等级进行加权积分，重组竹和竹集成材的漆膜附着力质量等级值分别为：4.09和3.736对重组竹应用于明式家具的造型、工艺及装饰手法进行初步探讨，表明重组竹适合应用于明式家具的制造，并且通过炭化及染色工艺可达到仿珍贵红木的良好效果。
